封頭拉伸機根據封頭材質，尺寸，有多種機型供選擇，常用的有三梁四柱液壓機帶液壓墊的封頭拉伸成型液壓機、四梁四柱液壓機帶壓邊缸的封頭拉伸液壓機、組成框架式封頭液壓機等，山東威力重工多種機型都可為客戶設計定做。這臺500噸封頭拉伸成型液壓機就是選用四梁四柱帶壓邊缸的結構，這種結構的封頭液壓機拉伸效果好，帶壓邊缸可防止產品起皺。

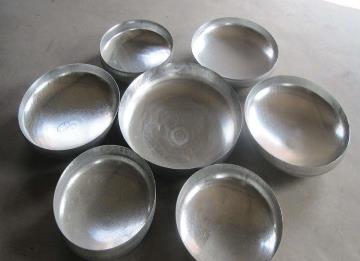

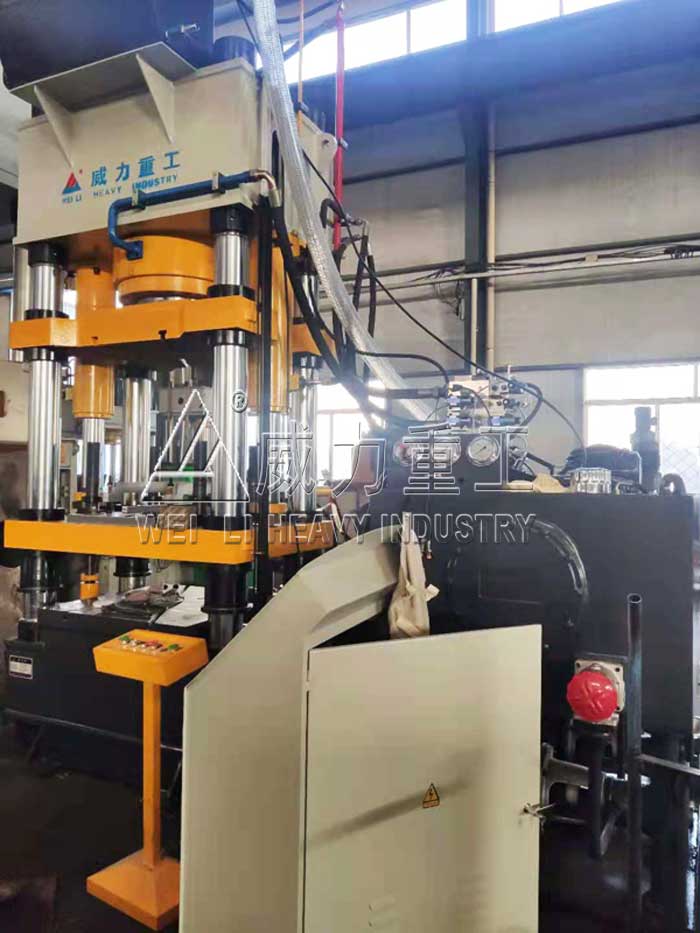

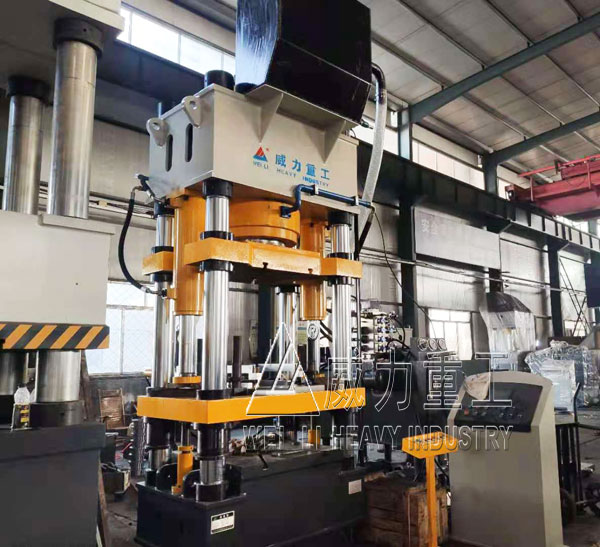

500噸四梁四柱液壓機
500噸封頭拉伸成型液壓機組成結構包括：機架、設置于機架上的四個立柱、固定設置在立柱上的上橫梁和下橫梁,上橫梁和下橫梁之間設有能沿著立柱上下移動的拉伸滑塊和壓邊滑塊,壓邊滑塊位于拉伸滑塊下方,上橫梁上中間設有拉伸液壓缸,拉伸液壓缸的活塞桿下端連接拉伸滑塊的上端,拉伸滑塊上設置有至少兩個壓邊液壓缸,壓邊液壓缸的活塞桿下端連接壓邊滑塊的上端,壓邊滑塊中間設有上下貫通的孔,壓邊滑塊的孔中設置有模圈裝置,模圈裝置下端設置壓邊圈,拉伸滑塊下端中間設置有承壓筒,承壓筒下端穿過模圈裝置中間的模圈孔中,承壓筒下端連接上模。500噸封頭拉伸成型液壓機壓邊力調節方便、上模及壓邊圈更換方便、成本低、工作效率高。
500噸封頭拉伸成型液壓機的工藝動作：該設備有內外兩個活動橫梁，拉伸動梁裝在里面，壓邊動梁裝在外邊。在進行雙動拉伸的時候，拉伸動梁和壓邊動梁可一起快速下降，接 近工件時改為慢速下降，當壓邊動梁壓住工件四周時，壓邊動梁不在下降而變?yōu)楸籂顟B(tài)。此時，拉伸動梁繼續下行進行拉伸。拉伸工藝完成后，拉伸動梁可實現保 壓延時、卸壓和快速回程，壓邊動梁相應也卸壓和快速回程，然后液壓墊和頂桿將工件頂出。封頭拉伸液壓機出來設置液壓墊（頂出器）和頂桿外，還設有移動工作臺，便于更換大型模具。500噸四柱液壓機在拉伸封頭時，，壓邊橫梁快速下行，然后慢速加壓，保壓，拉伸油缸快速下行，接近工件時轉為慢速壓制拉伸，拉伸完畢時，拉伸油缸回程到上限位，壓邊橫梁也回程到上限位。
500噸封頭拉伸成型液壓機由主機及控制機構兩大部分組成。通過液壓系統及電氣裝置起來構成一整體。主機部分包括機身、主缸、壓邊裝置、頂出缸及充液裝置等組成?？刂茩C構包括動力機構、上下限程裝置、管路用電氣箱等部分組成。動力機構由油箱、高壓泵、低壓控制系統、電動機及各種壓力閥和方向閥等組成。它是產生和分配工作液壓而使主機實現各種動作的機構。電氣裝置按照液壓系統規定的動作程序，選擇規定的工作方式，在發現訊件的指領下，使有關的電磁鐵動作以完成規定的工藝動作循環。動力機構在電氣裝置的控制下，通過泵和油缸實現能量轉換；通過各種液壓閥實現能量調節；通過油箱、充液閥和管路實現能量的輸送，驅動滑塊、壓邊梁及頂出缸活塞運動。完成各種工藝動作的循環。500噸封頭拉伸成型液壓機具有調整、手動和半自動三種工作方式。
500噸封頭拉伸成型液壓機液壓系統采用二通插裝閥，電氣系統采用PC程控器，操作方便可靠。適用金屬薄板零件的拉伸成形、翻邊、彎曲和沖壓等工藝，也可用于一般壓制工藝。具有空程速度快，拉伸速度及壓邊力可調等特點，是拉伸薄板制品的理想設備。
500噸封頭拉伸成型液壓機僅供參考
|
項 目
|
500/800
|
|
總壓制力
|
8000
|
|
拉伸滑塊拉伸力
|
5000
|
|
壓邊滑塊壓邊力
|
3000
|
|
液壓墊力
|
2000
|
|
拉伸滑塊回程力
|
700
|
|
壓邊滑塊回程力
|
700
|
|
液壓墊頂出力
|
630
|
|
液體zui大工作壓力
|
25
|
|
拉伸滑塊距工作臺面zui大距離
|
2000
|
|
壓邊滑塊距工作臺面zui大距離
|
2000
|
|
拉伸滑塊zui大行程
|
1100
|
|
壓邊滑塊zui大行程
|
1100
|
|
液壓墊行程
|
350
|
|
壓邊滑塊尺寸
|
3000×2000
|
|
液壓墊尺寸
|
2300×1400
|
|
拉伸滑塊
有效尺寸
|
左右
|
2300
|
|
前后
|
1400
|
|
工作臺有效尺寸
|
左右
|
3000
|
|
前后
|
2000
|
|
拉伸滑塊速度
|
快速下行
|
300
|
|
拉伸下行
|
10～45
|
|
回程
|
200
|
|
壓邊滑塊速度
|
快下
|
300
|
|
工作
|
10～45
|
|
回程
|
200
|
|
電機總功率
|
160
|
|
全機重量
|
160
|
|
|
