- 產品名稱：400噸框架式液壓機_薄板沖壓拉伸成型設備
- 推薦度：
- 參數特點
- 關于液壓機廠家
- 購買須知
咨詢熱線 : 18306370898
本機為一臺400噸伺服框架式液壓機配自動送料系統，自動化生產線，用于不銹鋼制品的快速成型。該機器主要用于薄板的沖裁落料工藝，主要工藝動作滑塊快降→滑塊慢降壓制→保壓延時及泄壓→滑塊回程。還可根據產品需要配液壓墊完成產品的拉伸成型。配自動潤滑系統、伺服控制系統、壓機的工作壓力、速度、行程范圍均可根據工藝需要進行調整。采購了解400噸框架式液壓機_薄板沖壓拉伸成型設備價格參數，致電張經理：18306370898（可加微信）
產品用途：
400噸框架式液壓機主要技術參數：（僅供參考）
400噸框架式液壓機配自動化生產線客戶使用現場展示：

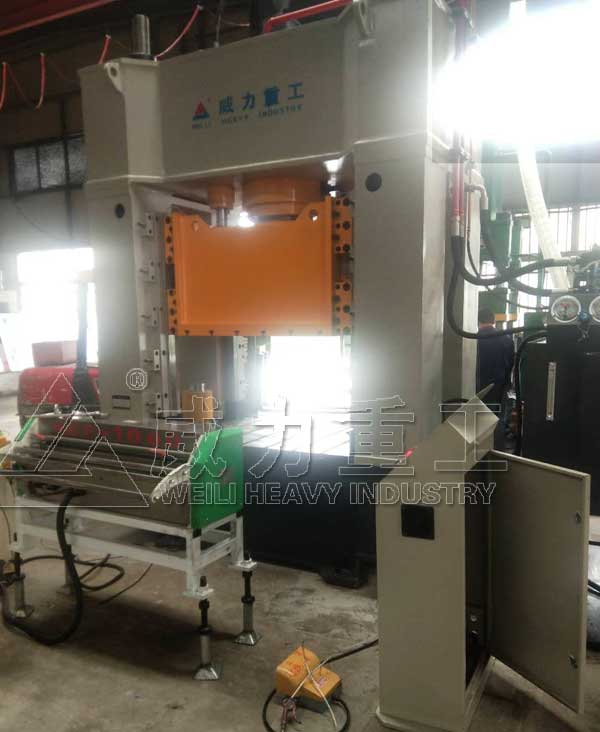

400噸伺服框架式液壓機

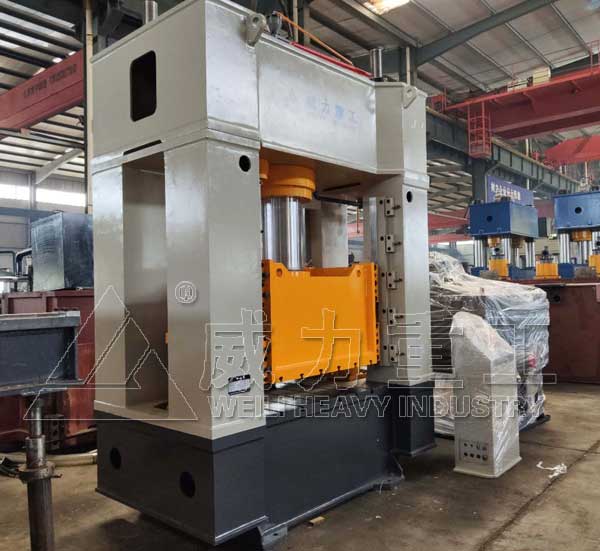

400噸框架式薄板沖壓液壓機

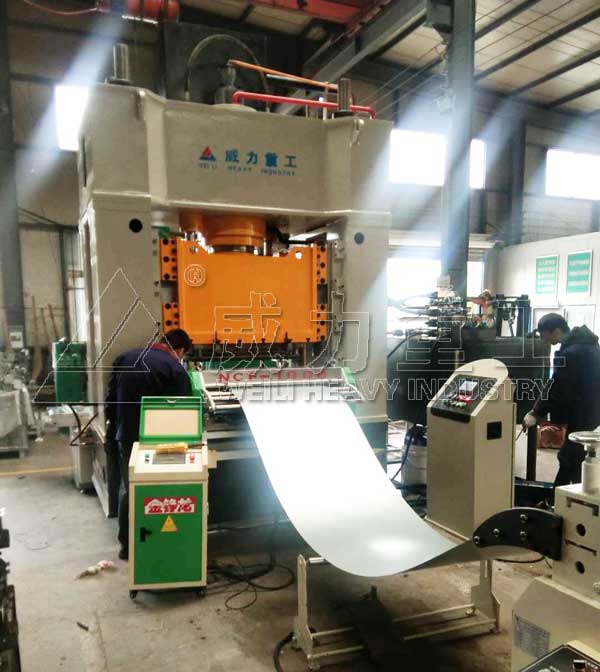

400噸框架式薄板沖壓液壓機配自動化生產線
框架式液壓機薄板沖壓生產線

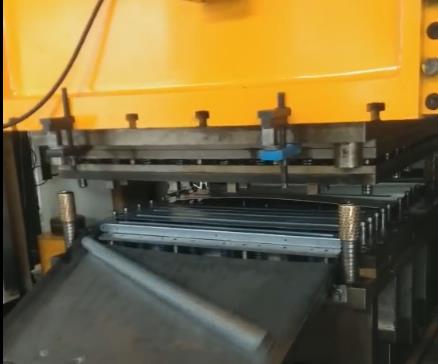

一機配兩套模具

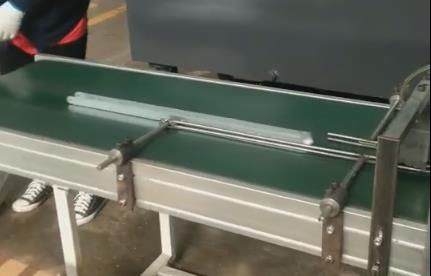

薄板沖壓成型的產品
產品用途：
主要適用于金屬板件的拉伸、彎曲、成型等工藝。也用于壓裝、校正、拉伸、彎曲、成型、落料、翻邊等多種沖壓工藝，也適用于粉末冶金、汽車零部件、家用電器、廚房用具等壓制成型工藝。
400噸框架式液壓機主要技術參數：（僅供參考）
| 序 號 | 項 目 | 單 位 | 參數 | |
|---|---|---|---|---|
| 1 | 公稱力 | kN | 4000 | |
| 2 | 回程力 | kN | 315 | |
| 3 | 液壓墊力 | kN | 1000 | |
| 4 | 液體大工作壓力 | MPa | 25 | |
| 5 | 滑塊行程 | mm | 400 | |
| 7 | 滑塊大開口高度 | mm | 900 | |
| 8 | 滑塊速度 | 快下 | mm/s | 300-400 |
| 壓制 | mm/s | 10-30 | ||
| 回程 | mm/s | 300 | ||
| 9 | 工作臺尺寸 | 左右 | mm | 1600 |
| 前后 | mm | 1000 | ||
| 10 | 主電機功率 | KW | 約50 | |
400噸伺服框架式液壓機
400噸框架式薄板沖壓液壓機
400噸框架式薄板沖壓液壓機配自動化生產線
框架式液壓機薄板沖壓生產線
一機配兩套模具
薄板沖壓成型的產品
工作條件：
1、用途：汽車內裝飾材料的壓制成形。
2、機器24小時不停機生產。
3、400噸框架式液壓機_薄板沖壓拉伸成型設備具有獨立的動力機構及電氣系統，并采用PLC+觸摸屏監控，可實現手動、半自動操作方式、全自動操作方式。可自動選擇實現定程、定壓兩種壓制成形工藝。
4、400噸框架式液壓機_薄板沖壓拉伸成型設備的工作壓力、速度、行程范圍均可根據工藝需要進行調整。
5、設備工作環境溫度0-45攝氏度；
6、動力電采用與380V，50HZ三相四線制，電壓波動范圍380V±10%，相對濕度大90%；
7、氣壓：5Bar
主要組成結構部件：
整體結構要求：
確保400噸框架式液壓機_薄板沖壓拉伸成型設備有穩定的精確度和重復精度；
金屬表面進行防蝕保護；
便于機器的清理和維護；
遵循人機工程學法則；
避免容易造成傷害的尖角、銳邊；
部件完全包括在機器內部，以免影響機器周圍的物料流通；
400噸框架式液壓機_薄板沖壓拉伸成型設備內部有足夠的照明（立柱內側配備兩只LED照明燈可在觸摸屏上選擇開關）；
常用的零部件（易出現故障的傳感器、閥等）易于達到和拆卸。
壓機頂部平臺根據需要向后方延伸，頂部預留1500*750mm空間放置冷水機。
1、主機
400噸框架式液壓機_薄板沖壓拉伸成型設備主機主要由機身、滑塊、液壓墊、附加工作臺、油缸等組成。機身為整體框架結構；立柱上布置了可調斜楔式四角八面導軌作為滑塊的導向，導軌導向面積大、間隙小，抗偏載能力強，精度保持性好；主工作油缸均布在上橫梁內；液壓墊缸均布在工作臺內
2、滑塊
400噸框架式液壓機_薄板沖壓拉伸成型設備滑塊置于機身中間，其上平面與主油缸聯接?；瑝K采用可調斜楔式四角八面導軌作為滑塊的導向，導軌導板采用耐磨材料，導向面積大、間隙小，抗偏載能力強，耐磨性能好，使用壽命長以及更換方便；調整精度高、剛性好，精度調整后保持性好?；瑝K下平面設有T型槽。
3、工作臺
在工作臺中間置有液壓墊和液壓墊缸。在其上平面裝有附加工作臺。
4、各部油缸
主缸為三缸結構，此結構可以使上橫梁和滑塊的受力均勻、變形小，滑塊運行時更加平穩?？蛇m應各種形狀零件的加工。主缸缸體通過法蘭與上橫梁連接，活（柱）塞桿與滑塊連接。
液壓墊缸采用單缸或多缸缸結構，一字布置，此結構使液壓墊受力均勻，以達到理想的拉伸效果。
400噸框架式液壓機_薄板沖壓拉伸成型設備各油缸缸體均采用優質碳素鋼，以保證材質的均勻性。活（柱）塞桿采用優質碳素鋼，經退火處理后粗加工、精加工、精磨而成，精度高，耐磨性好；活（柱）塞桿表面中頻淬火處理。
主油缸和液壓墊油缸主密封均采用密封元件，密封可靠，使用壽命長。
5、液壓系統
液壓動力系統由動力控制系統、各種閥和液壓操縱箱等組成，對主機提供動力并實現對主機的控制。本機主動力系統和油箱放在主機的頂部，可以使機器減少占地面積。
性能特點：
◇ 采用框架式結構，剛性好、精度高、抗偏載能力強；
◇ 采用整體式插裝閥集成系統，泄露點少，動作可靠，使用壽命長；
◇ 配置導軌自動潤滑裝置；
◇ 采用PLC控制的電氣系統，結構緊湊，工作靈敏、可靠，柔性好；
◇ 工作壓力、行程可在規定范圍內按工藝要求調節，操作簡便；
◇ 可實現定壓、定程兩種成型工藝，具有保壓延時功能，延時時間可調；
◇ 拉伸、壓邊滑塊可通過定位銷聯為一體，實現單動工藝動作；
◇ 400噸框架式液壓機_薄板沖壓拉伸成型設備采用按鈕集中控制，具有調整、手動及半自動三種操作方式。
液壓機廠家部分案例
400噸框架式液壓機配自動化沖壓生產線，節省人力，提高了生產效率。之前公司也為出口客戶設計生產過框架式空調外機支架自動化生產線設備，目前國外客戶反饋回來使用加工視屏，效果非常好，滿意度高。山東威力重工設計生產的框架式液壓機選用南通設計理念與技術，確保機器的質量與穩定性，確保加工生產精度。采購了解400噸框架式液壓機_薄板沖壓拉伸成型設備。咨詢張經理：18306370898（可加微信）
液壓機廠家部分案例
400噸框架式液壓機配自動化沖壓生產線，節省人力，提高了生產效率。之前公司也為出口客戶設計生產過框架式空調外機支架自動化生產線設備，目前國外客戶反饋回來使用加工視屏，效果非常好，滿意度高。山東威力重工設計生產的框架式液壓機選用南通設計理念與技術，確保機器的質量與穩定性，確保加工生產精度。采購了解400噸框架式液壓機_薄板沖壓拉伸成型設備。咨詢張經理：18306370898（可加微信）
