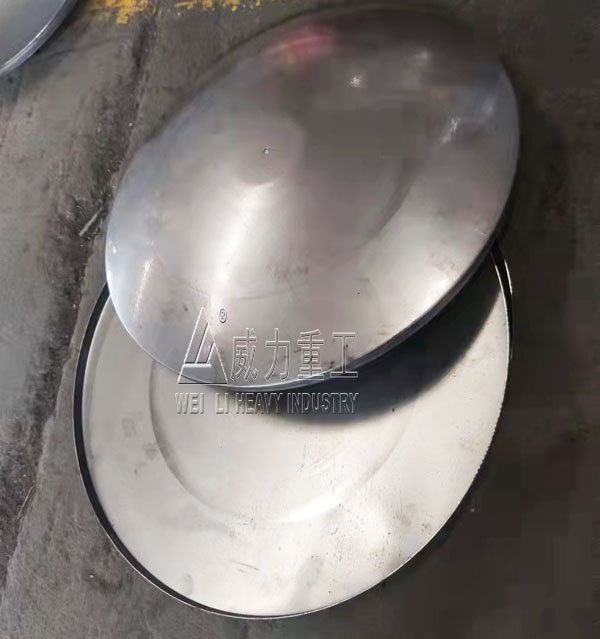

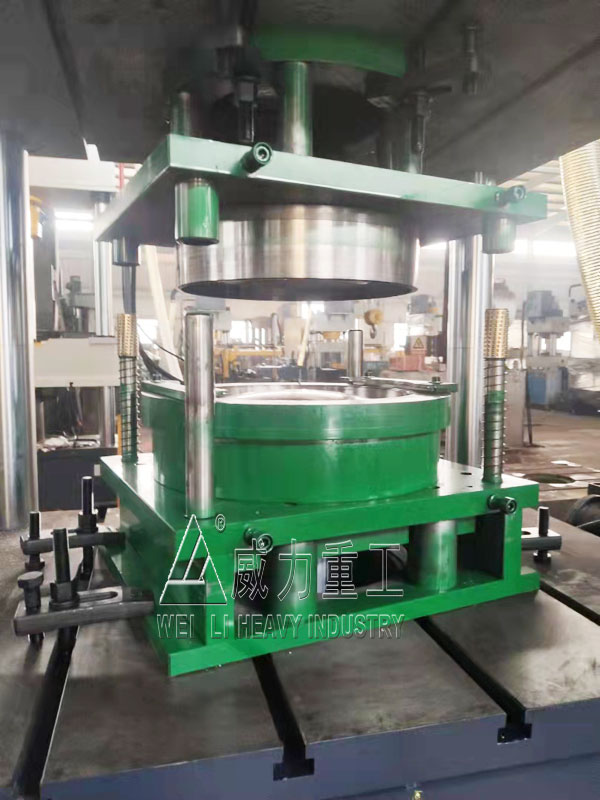

本機為一臺200噸快速拉伸液壓機,是公司專門為客戶設計定做,200噸快速四柱液壓機是由我公司設計定做,拉伸模具是由城龍模具提供定做,拉伸成型的產品是帶孔,中間帶褶的圓形金屬蓋。機器采用三梁四柱式結構設計,具有控制精度高,反應靈敏、成形結構件質量高等優點。山東威力重工設計生產的拉伸液壓機有四柱、框架兩種結構形式,可作多缸式和單缸式。結構由壓邊塊,拉伸滑塊和液壓墊三部分組成。適用于復雜零件和偏心載荷零件的拉深成形,如是拉深,彎曲,成型等,能夠滿足單動、雙動等工藝要求。配合液壓墊工作,能實現正拉深、反拉深、復合拉深、二次拉深等多種成型工藝。主要應用于汽車、輕工、家電、廚具、拖拉機、摩托車領域??蛇x配伺服電機+泵驅動,實現節能40%以上,降低噪音10-30分貝。
本機為一臺200噸快速拉伸液壓機,是公司專門為客戶設計定做,200噸快速四柱液壓機是由我公司設計定做,拉伸模具是由城龍模具提供定做,拉伸成型的產品是帶孔,中間帶褶的圓形金屬蓋。機器采用三梁四柱式結構設計,具有控制精度高,反應靈敏、成形結構件質量高等優點。山東威力重工設計生產的拉伸液壓機有四柱、框架兩種結構形式,可作多缸式和單缸式。結構由壓邊塊,拉伸滑塊和液壓墊三部分組成。適用于復雜零件和偏心載荷零件的拉深成形,如是拉深,彎曲,成型等,能夠滿足單動、雙動等工藝要求。配合液壓墊工作,能實現正拉深、反拉深、復合拉深、二次拉深等多種成型工藝。主要應用于汽車、輕工、家電、廚具、拖拉機、摩托車領域??蛇x配伺服電機+泵驅動,實現節能40%以上,降低噪音10-30分貝。

拉伸工藝是借助模具把毛坯加工成為開口空心件的一種工藝,這是一種冷沖壓工藝,200噸液壓機_200噸薄板拉伸液壓機_200t快速拉伸機可加工拉伸圓筒形、門路形、球形、錐形、矩形及其它各種不規則的開口空心零件。通過于其他沖壓工藝相互配合,便可以生產外形復雜的產品。200噸液壓機_200噸薄板拉伸液壓機_200t快速拉伸機可以調整工作壓力、壓制速度、行程范圍,有定壓和定程兩種工藝,可以保壓延時和自動回程,工作臺中間的頂出裝置還可以作為液壓墊使用。
性能特點:
1.四柱式結構,鋼性好、整體強度高、裝拆模具方便
2.適合多種規格封頭的壓制成型
3.拉伸力與壓邊力均可單獨調整,方便可靠
4.液壓控制系統采用插裝閥集成系統,內阻小,結構簡單,減少泄漏點
5.新型油缸密封元件,耐磨,使用時間長
6.回程、工作科根據客戶工藝進行調整,能提高質量和生產效率
7.用單獨的電控系統,工作可靠
8.PLC控制,柔性好


200噸液壓機_200噸薄板拉伸液壓機_200t快速拉伸機工藝流程為:200噸液壓機液壓機初始位置→拉伸滑塊與壓邊滑塊一起快降→壓邊滑塊單獨快降→壓邊滑塊加壓→拉伸滑塊下行拉伸工件→保壓延時及卸壓→拉伸滑塊壓邊滑塊回程→頂起旋轉裝置頂起工件→(工件移走后)頂起旋轉裝置退回。
性能簡介:
1、200噸液壓機_200噸薄板拉伸液壓機_200t快速拉伸機具有獨立的動力機構和電控系統。采用按鈕集中移動操作臺,有點動及半自動操作方式。
2、工作壓力、壓制速度、空載快速下行及慢速的行程范圍均可根據工藝需要進行調整,并能完成頂出工藝、無頂出工藝、拉伸工藝多種方式。每種工藝又可分定壓、定程工藝動作供選擇。具有保壓、延時、自動回程、自動頂出、延時頂出退回等動作。
3、液壓系統采用了插裝閥控制,結構簡單、緊湊、動作靈敏可靠、使用壽命長,液壓沖擊小。

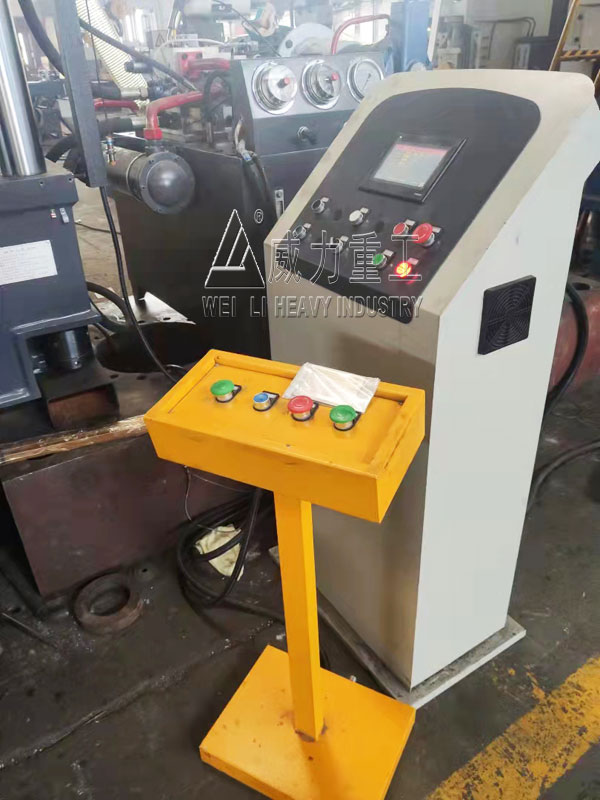

4、200噸液壓機_200噸薄板拉伸液壓機_200t快速拉伸機采用PLC控制,觸摸屏顯示操作,人機介面控制,電氣系統結構緊湊,工作靈敏、可靠、柔性好。,工作臺前面可按客戶要求裝置國內名優光幕安全保護裝置。設備可按客戶要求安裝冷卻系統,專門油溫的冷卻,對于設備長時間的使用造成的油溫過高起到有效的冷卻作用,保護液壓系統的有效壽命。

可選配附件:
1.移動工作臺
2.光幕安全保護裝置
3.位移傳感裝置
4.沖裁緩沖裝置
5.油加熱或冷卻裝置
6.打料裝置(液壓式或機械式)
7.快速換模等裝置
適用領域:
200噸液壓機_200噸薄板拉伸液壓機_200t快速拉伸機適用于金屬薄板零件的拉伸、彎曲、成型、沖裁落料、翻邊等各種沖壓工藝及高難度拉伸,特別適用于以下領域:
廚房用具:如水槽的雙槽或多槽一次成型、壺具、不銹鋼用具、其它各種容器等;
汽車零部件:車身覆蓋件、制動片、油箱、底盤、橋殼、保險桿;
家用電器:洗衣機零件、電飯鍋零件、電視機零件、冰箱零件等;
其它:拖拉機、航天、航空、摩托車。

使用條件:
1、200噸液壓機_200噸薄板拉伸液壓機_200t快速拉伸機工作區域溫度:0~50(±)
2、動力電源:三相四線制380V、50HZ,電壓波動范圍380V±10%
3、冷卻方式:水冷裝置
4、液壓系統使用介質:46號抗磨液壓油
設備主要結構:
1、主機

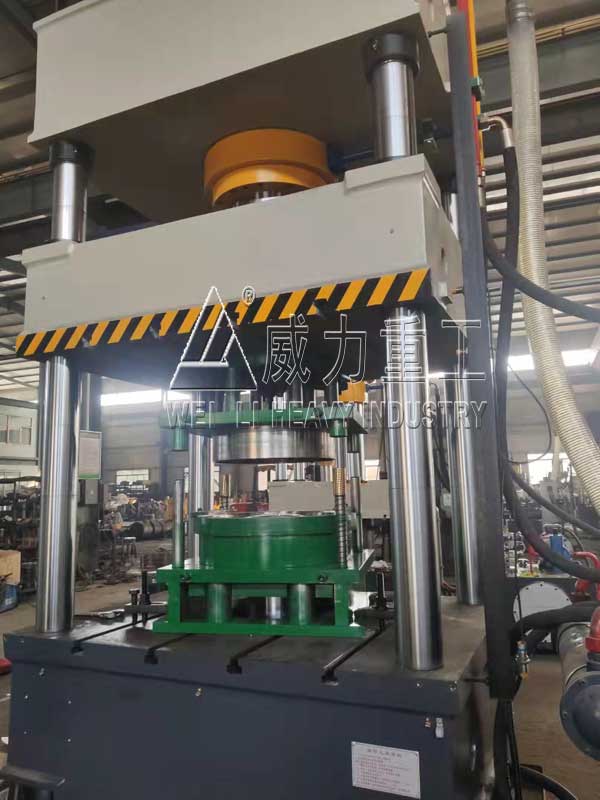

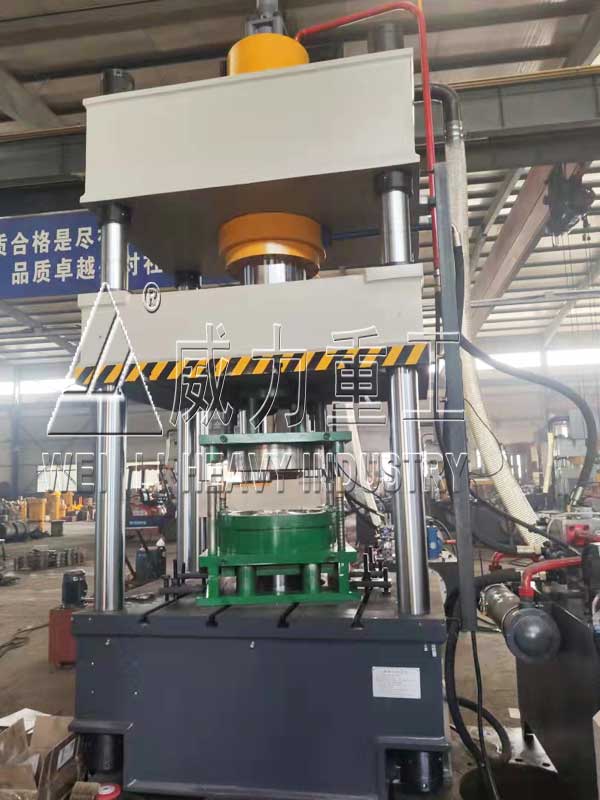

200噸液壓機_200噸薄板拉伸液壓機_200t快速拉伸機機身由上橫梁、活動橫梁、下橫梁,4根立柱組成。
2、液壓控制系統
3、電氣控制系統
4、潤滑系統
5、安全防護系統
安裝前準備工作:
用戶接好380伏電源及液壓油,做好以上準備工作即可接電安裝投入生產。

拉伸工藝:
200噸液壓機_200噸薄板拉伸液壓機_200t快速拉伸機的拉伸工序作為主要的沖壓工序之一,擁有廣泛的應用,使用這套設備進行產品的拉伸成型工作,包括拉伸加工、再拉伸加工、逆向拉伸以及變薄拉伸加工等。
200噸液壓機_200噸薄板拉伸液壓機_200t快速拉伸機的拉伸工序作為主要的沖壓工序之一,擁有廣泛的應用,使用這套設備進行產品的拉伸成型工作,包括拉伸加工、再拉伸加工、逆向拉伸以及變薄拉伸加工等。

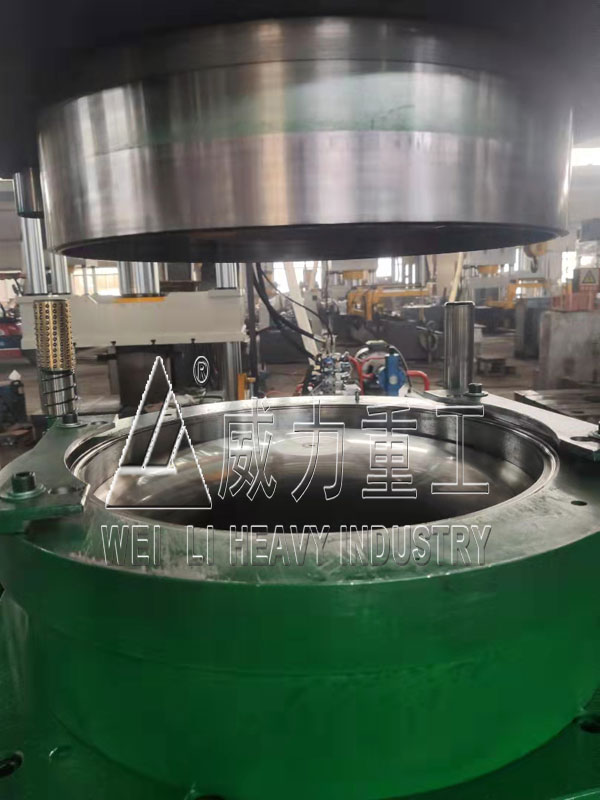

拉伸加工:借助壓板裝置和凸模的沖壓力將板材拉入凹模型腔內,使其成為帶底的容器。容器側壁與拉伸方向平行的加工,屬于單純的拉伸加工;而對圓錐(或角錐)形容器、半球形容器及拋物線面容器等的拉伸加工,包含擴形加工。
再拉伸加工:對無法一次拉伸成型的的工件,需要進行再次拉伸拉增加成型容器的深度。
逆向拉伸加工:將拉伸過的工件進行反向拉伸,工件內側變成外側,使其外徑變小。
變薄拉伸加工:借助凸模將已經成型的容器擠入比容器外徑稍小的凹模型腔內。使其外徑變小,壁厚變薄。這樣既可以消除壁厚偏差,還可以讓容器表面光滑。

200噸液壓機_200噸薄板拉伸液壓機_200t快速拉伸機技術參數:了解更參數信息聯系公司張經理:18306370898(可加微信)
公稱力:2000KN
開口:1000mm
行程:600mm
工作臺面:1000x1000mm,
頂出缸壓力:1500
機器重量:6.5T
46#抗磨液壓油:800L(客戶自備)
