1500噸三梁四柱液壓機也稱為1500噸三梁四柱油壓機、1500T三梁四柱壓力機,是一多功能型液壓機,具有廣泛的通用性,適用于各種可塑性材料的壓力加工和成形,如不銹鋼板鋼板的擠壓、彎曲、拉伸及金屬零件的冷壓成形,同時亦可用于粉末制品、砂輪、膠木、樹脂熱固性制品的壓制。

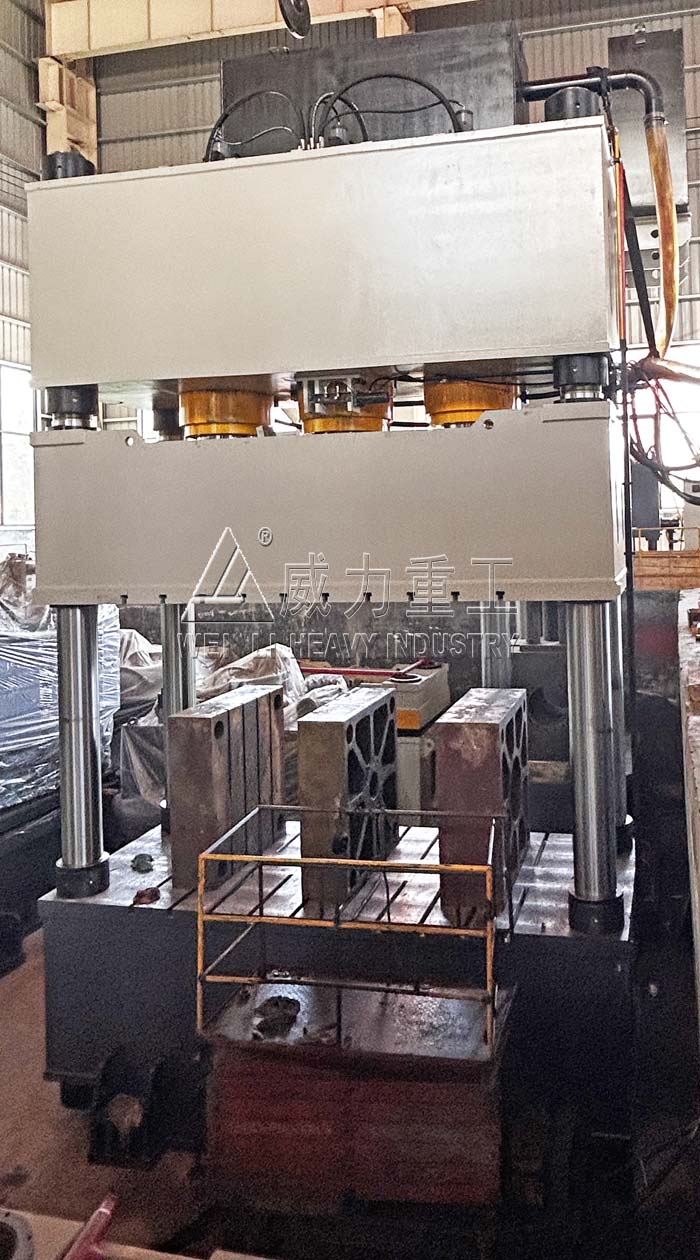

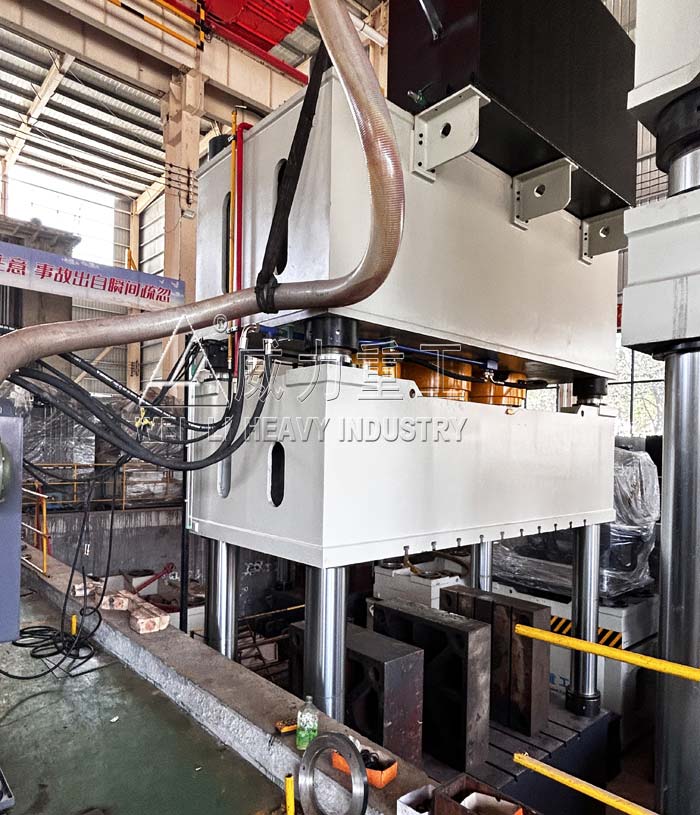

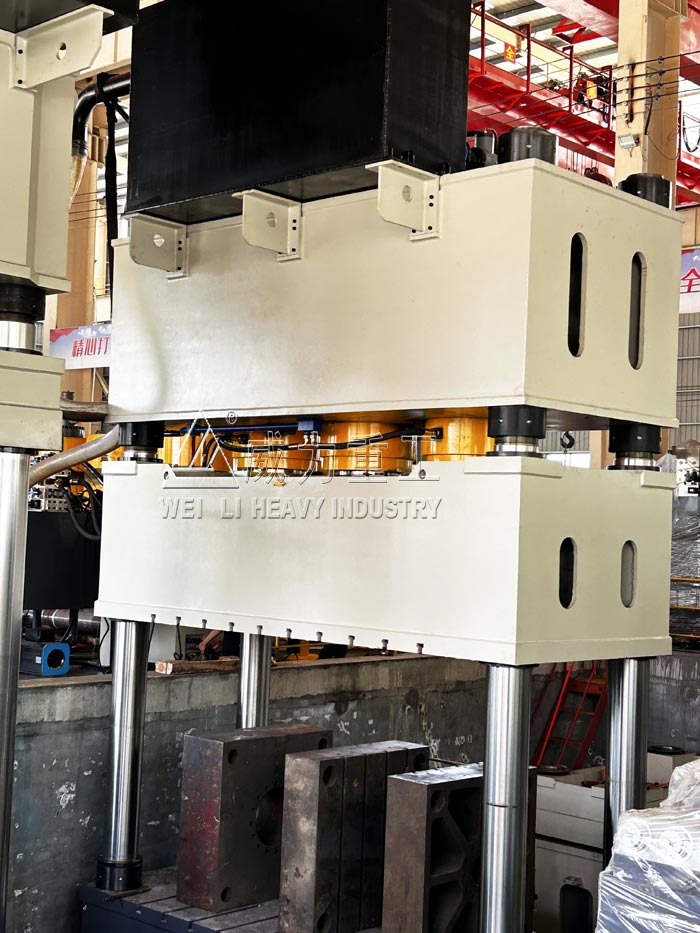

文中介紹的這款1500噸三梁四柱液壓機是專門為客戶量身設計定做,專門用于玻璃鋼管道、玻璃鋼SMC汽車配件、復合材料制品等產品的熱模壓成型,工作臺面大,受力均勻,三缸結構設計,通過三維建模和計算機有限元分析設計,在比例閥和同步閥的配合下,各油缸同步精度高,壓力均勻,從而保證了產品的成型精度。

1500噸三梁四柱液壓機的組成:
1、1500噸三梁四柱液壓機(SMC汽車配件模壓、復合材料)的橫梁選用優質Q345鋼板經二保焊焊接而成,再經X射線探傷儀檢測合格,然后進行回火或者振動時效處理消除結構內應力,最后經大型數控落地鏜銑床進行鏜孔和平面精銑。
2、液壓系統配置了一組慢開模缸和比例閥、伺服流量閥等精密控制液壓裝置,每個油缸單獨配有大通量快速行程充液閥,工作臺底部配有頂出油缸,可以實現快速下降、慢速下降、緩慢壓制、慢開模、快速回程、頂出脫模等動作。
3、采用了PLC觸屏控制加伺服驅動的模式,在人工布料的情況下,可以實現半自動化生產,精選的伺服系統,可以智能啟停伺服電機,達到節能、降噪的環保效果。
4、1500噸三梁四柱液壓機(SMC汽車配件模壓、復合材料)由立柱、上橫梁、下橫梁為金屬板材有兩組,立柱設置在液壓機兩側為對稱安裝,立柱上下兩端內側設置凸臺,上平臺設置在上橫梁上,上橫梁貫穿上平臺;下平臺設置在下橫梁上,下橫梁貫穿下平臺;上橫梁設置在立柱的上端,下橫梁設置在立柱的下端,立柱的凸臺將上橫梁、下橫梁的凸臺卡在內側;液壓缸、導向臺設置在上平臺上,液壓缸的活塞桿向下連接壓合臺的上端面;導向柱穿過導向臺連接壓合臺的上端面,液壓缸驅動壓合臺上下運動;上模板固定在壓合臺的下端面,下模板固定在下平臺的上端面,邊框設置在上模板和下模板中間,形成模腔;


1500噸三梁四柱液壓機的性能特點:
1、采用四角調平閉環伺服系統控制,壓力控制精度和位置控制精度高,模具受力均勻,成型產品質地均勻。
2、1500噸三梁四柱液壓機(SMC汽車配件模壓、復合材料)采用四柱式結構,加高滑塊高度,提高滑塊導向套與立柱之間的接觸面積,加大導向面積,抗篇載能力強;
3、多個油缸采用優化設計,均勻分布,橫梁加高式設計,SMC復合材料模壓成型穩定性更強;
4、可以快速合模,可以分多段速度慢速加壓成型,合理預留排氣和抽真空時間;
5、具備高壓慢開模功能,適用于高度較高的產品模壓;
6、閥體設有抽芯保壓等功能,變頻器可實現模壓工藝的快下慢下慢回快回的功能;
7、1500噸三梁四柱液壓機(SMC汽車配件模壓、復合材料)配有伺服驅動+PLC控制系統快速響應,工業觸屏式全數字化控制,伺服油泵節能;
8、 微電腦閉環加熱控制系統,配備模溫機,可選電加熱或油加熱兩種加熱方式,溫控可達±2℃,模具加熱均勻,節能;
9、可配備環保集氣罩或氣簾凈化系統,換模小車等;


1500噸三梁四柱液壓機(SMC汽車配件模壓、復合材料)以四柱為導向,精度高,不偏載。一般配備PLC和伺服液壓系統,PLC可一鍵操作、定程定壓,伺服液壓系統(伺服油壓機)有節能、高效、噪音低、控制精度高等優點,使得設備精度更高。這款1500噸三梁四柱液壓機在玻璃鋼成型工藝中也得到了廣泛應用,多用于玻璃鋼水箱、玻璃鋼化糞池、玻璃鋼垃圾桶、玻璃鋼格柵、玻璃鋼法蘭管、玻璃鋼集氣罩/電表箱/窨井蓋、玻璃鋼風機、玻璃鋼防護罩等制品。

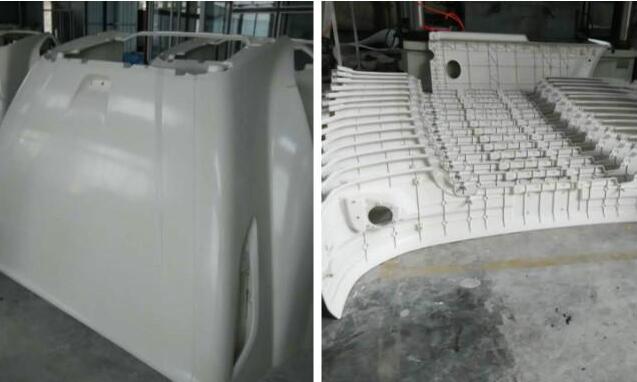

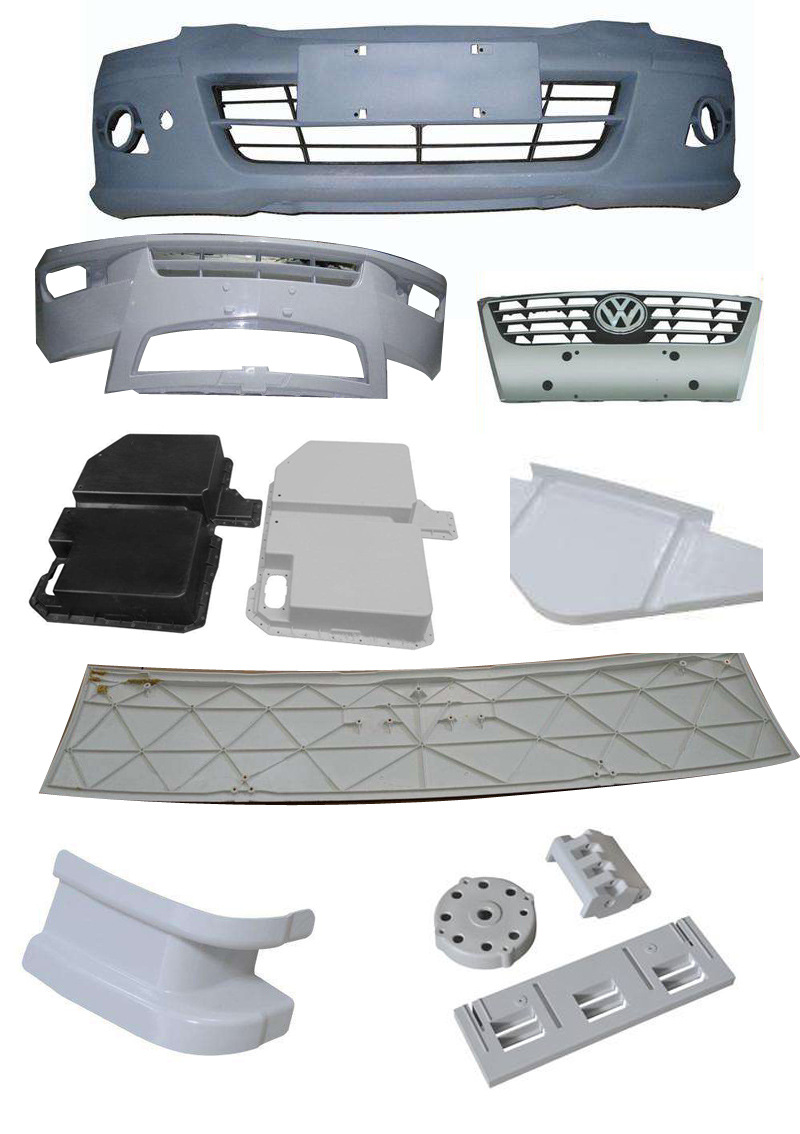

1500噸三梁四柱液壓機(SMC汽車配件模壓、復合材料)在SMC汽車配件中的應用:SMC大貨車導流罩、SMC保險杠、SMC葉子板、SMC尾翼、SMC后視鏡外殼、SMC汽車中控臺、SMC發動機保護罩、SMC車頂行李箱、儀表板、發動機隔音板、前臉部件、發動機罩、車廂板、引擎蓋板等。
