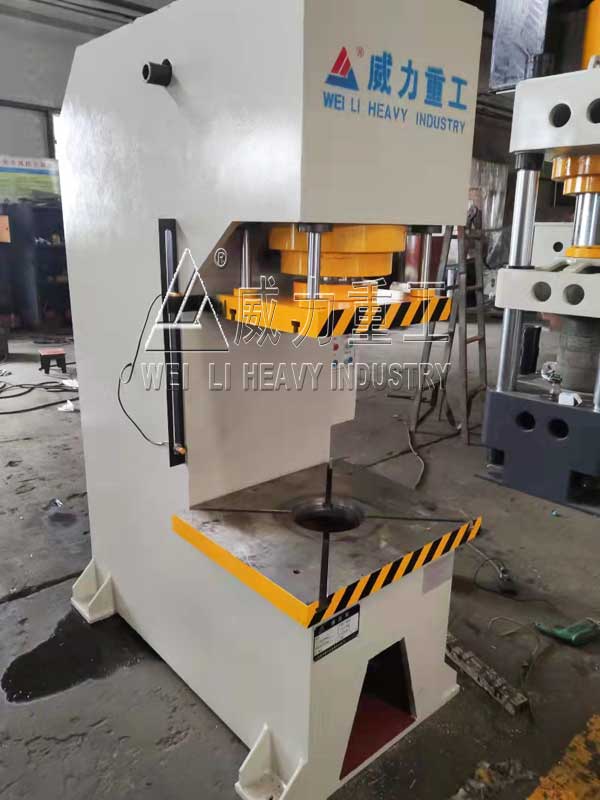

100噸單臂校直液壓機也稱為100T單柱校直機，機身采用C型開式結構，采用優質鋼板焊接而成，焊后經過高頻振動處理消除焊接應力，高鋼度，確保機身不變形。由主缸和液壓動力系統及電器系統等部件組成。壓制缸噸位由一只活塞缸實現，缸體為優質鍛鋼，活塞桿表面經中頻淬火處理，硬度高，使用壽命長。油缸主要密封件采用優質密封圈，確保密封可靠。機身采用有限元設計結構，該設備主要適用于軸類零件，型材的校正和軸套類的零件的壓裝，板材零件的彎曲、壓印、套形，簡單零件的拉伸，金屬薄板零件的拉伸成型、翻邊、彎曲和沖壓、冷熱擠壓等工藝。

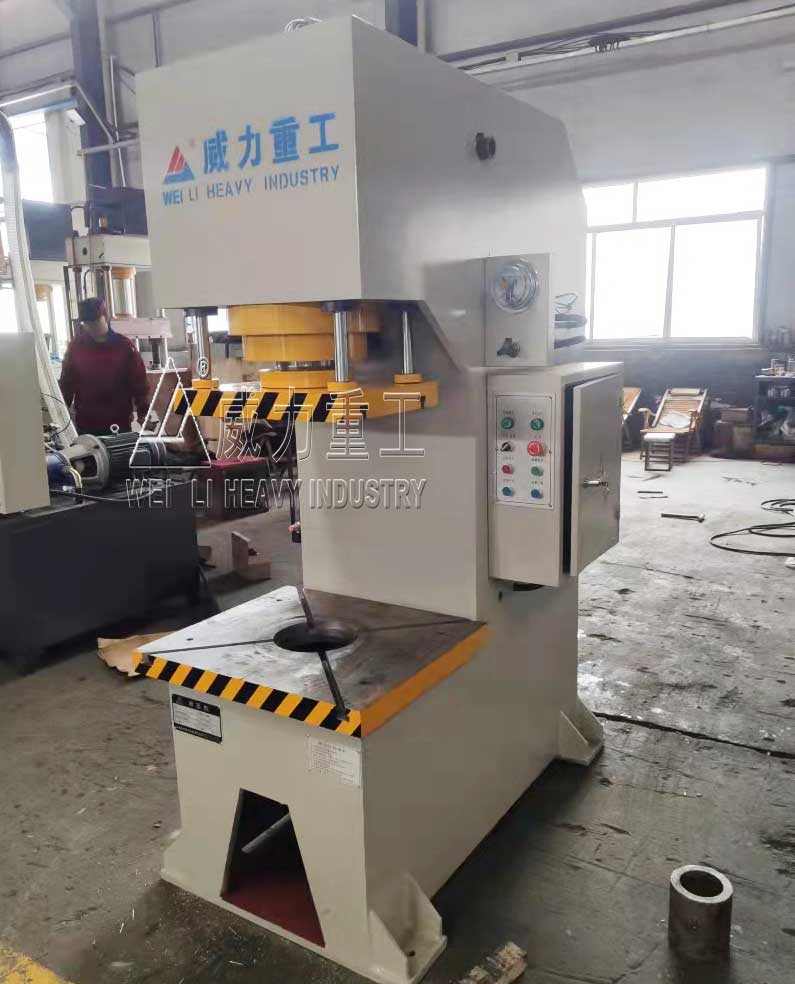

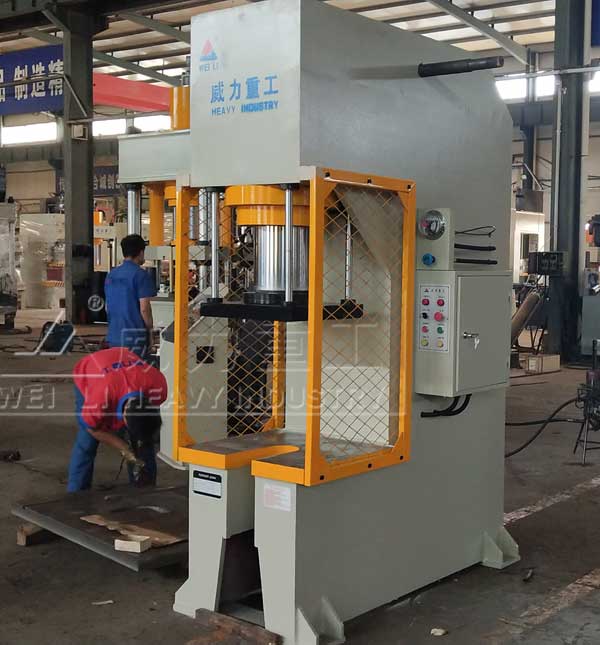

100噸單臂液壓機
100噸單臂校直液壓機的應用：
1、100噸單臂液壓機主要用于軸套零件的校正和壓裝，也可用于其他加工用途。
2、100噸單臂校直液壓機的直立布置，設備部件均在機身內，外形整潔美觀。
3、100噸單臂液壓機可用于手柄和踏板操作?？梢栽谥付ǚ秶鷥?nèi)調節設備的壓力100噸單臂校直液壓機?？梢钥刂菩谐檀笮〔⑶也僮飨鄬唵巍?/span>
100噸單臂校直液壓機的三大特點：
1、整體焊接的堅固開式結構可使機身保持足夠剛性的同時擁有方便的操作空間。
2、100噸單臂校直液壓機具有結構剛性好，導向性能好，速度快等特點。
3、方便的手動調整機構可調整壓頭或上工作臺在行程中任意位置壓制，也可在設計行程內任意調整快進和工進行程的長短。
性能特點：
1、100噸單臂校直液壓機機身為C型單臂式結構，采用全鋼板CO2焊接，焊接后通過回火振動處理，確保機身永不變形。液壓系統位于機身內，外型美觀，操作方便。采用手腳聯動操縱，操作簡單。液壓系統采用電池換向閥，結構緊湊、安全可靠、動作靈敏。速度快，能耗小，噪音低。
2、100噸單臂校直液壓機采用PLC控制方式。壓頭工作壓力能通過控制按鈕在5T～63T-100T間進行連續穩定的調節，并有指示。壓板在操作過程中隨手工點動而上升或下降，上升或下降過程中在任意位置均可停止并保壓，一直保壓到獲得新的指令為止。壓板升降、滾道升降、推料板推縮（選配）三套動作相互之間聯鎖。
3、100噸單臂校直液壓機操作版面上設置電源指示、蟬鳴器等元件：設置壓力調整旋鈕和相應的指示裝置；設置壓板上升、壓板下降、滾道上升、滾道下降、水平推出、水平復位、緊急停機等功能按鈕，為避免誤操作，壓板下降采用雙手按鈕操作。

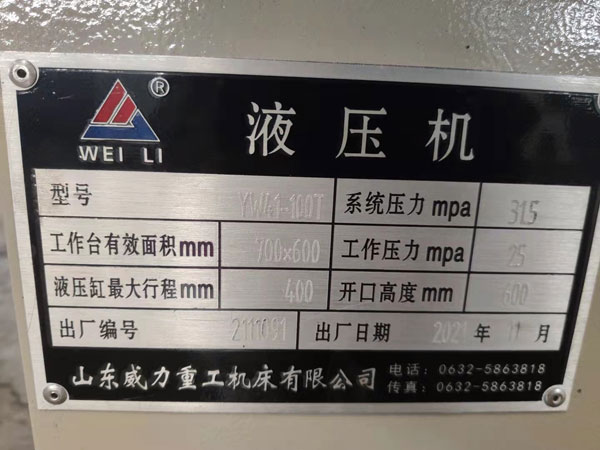

100噸單臂校直液壓機技術參數：
結構組成：
液壓系統：
1、液壓系統裝置位于機身內，可以減少占地空間，100噸單臂校直液壓機操作使用方便。也可根據用戶需求，外置液壓系統。
2、液壓系統采用插裝集成系統，動作靈敏，工作可靠，密封性能好。
3、100噸單臂校直液壓機的泵站由油箱、高壓泵、電動機、插裝閥等組成，油箱由鋼板焊接而成，酸洗處理。油箱采用封閉式油箱，吸油區和回油區分開、油箱設有清洗窗口和放油塞，使清洗、換油方便。油泵吸油口裝有直通式吸油濾油器，確保油的清潔度，保證了油泵和閥的使用壽命。
4、液壓系統密封可靠，不滲不漏。100噸單臂校直液壓機主要管路采用法蘭連接和抗震管夾。
電氣控制系統：
1、獨立的電氣柜，內裝空氣開關、繼電器等電器控制系統。
2、單臂液壓機的各種報警信號，限位開關與壓機動作實現程序聯鎖。
3、100噸單臂校直液壓機設有集中控制面板，面板上布置有必要的操作按鈕和選擇開關。
操作方式：
1、100噸單臂校直液壓機設有半自動和自動操作方式。
2、單臂液壓機滑塊行程有行程控制裝置調整。
3、操作臺上的按鈕除完成單臂液壓機全部動作外，還應有“雙手壓制”、“回程”、“停止”、“急停”等按鈕。
安全保護裝置：
1、設置急停按鈕，按下急停按鈕，100噸單臂校直液壓機立即停止。
2、滑塊在上、下限位處均設有限位開關。
3、在活塞式油缸下腔，設置液壓支撐保險回路。
100噸單臂校直液壓機具有很強的通用性，它是在液壓機床上增加壓力傳感器，經過微機組成的數據采集及系統處理，轉換成壓裝力值，進行數字顯示，超限時，送出聲光報警及停機信號，以達到對壓裝力實現自動控制的目的，載荷顯示控制器，顯示清晰，控制準確，反應快，工作穩定可靠，更換不同的傳感器及應用軟件，用于噸位不同的鍛壓設備，計數器的應用使每位操作者都知道總數與不合格數，增加了雙手按鈕使機器的操作更加好。
?????
